Технология устройства пескобетонной стяжки теплого пола с греющим кабелем

Система отопления «теплый пол» пользуется популярностью и у городских жителей, и у владельцев загородных домов. Это связано с тем, что, благодаря оптимальному распределению температуры по вертикали (от пола к потолку), она помогает создать комфортные условия в доме. Одним из вариантов теплого пола может стать электрический, с греющим кабелем, уложенным в стяжку из пескобетона. У многих пользователей возникают вопросы, как правильно сделать такую систему, избежать ошибок при монтаже и залить надёжную и долговечную пескобетонную стяжку. В этой статье мы, при помощи специалиста компании LafargeHolcim, расскажем:

• Как выбрать правильный «пирог» электрического теплого пола с греющим кабелем.
• Какая должна быть толщина стяжки из пескобетона при использовании греющего кабеля.
• Как выбрать качественный пескобетон и цемент.
• Как самостоятельно приготовить раствор из песка и цемента
• Для чего в пескобетон добавляется фибра.
• Основные этапы работ по заливке пескобетоном стяжки теплого пола с греющим кабелем.

Чтобы ответить на эти вопросы, сначала нужно разобраться в видах электрического теплого пола.

1. Пленочный теплый пол. Он укладывается непосредственно («на сухую») под финишное чистовое напольное покрытие — ламинат, ковролин или линолеум. Из плюсов отметим: минимальную толщину системы и высокую скорость монтажа. Минусы — такой теплый пол не положишь под плитку, в «мокрых помещениях», т.к. пленка боится влаги и агрессивных щелочных сред растворов — плиточного клея или стяжки на основе пескобетона.

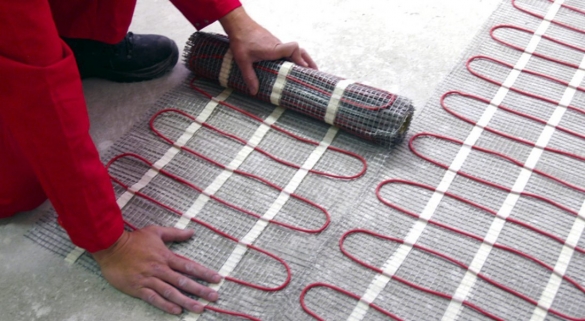

2. Нагревательные маты (термоматы). Это готовое изделие с определенным, рассчитанным шагом кабеля, в прочной изоляции, уложенным в сетке. Это упрощает расчет мощности теплого пола и сокращает время на монтаж всей системы. Чаще всего нагревательные маты выбираются, когда нет возможности увеличить высоту пола и залить полноценную стяжку, а маты монтируются непосредственно в слой плиточного клея.

Например, для сухих утепленных помещений и в качестве системы отопления, дополнительной к радиаторной, мощность термоматов выбирается из расчета 120 - 140 Вт/м². Для основной системы отопления – не менее 150 Вт/м². Для помещений с повышенной влажностью и нетеплоизолированных помещений – 180 - 200 Вт/м².

3. Теплый пол на основе греющего (одножильного или двухжильного) кабеля в экранирующей оплетке, которая минимизирует уровень электромагнитного излучения.

Анна Ружицкая Менеджер по продуктам компании LafargeHolcim

Нагревательный кабель, как правило, дешевле термомата. Используя кабель, можно варьировать мощность системы теплого пола на один квадратный метр, регулируя шаг укладки кабеля на монтажной ленте. В отличие от нагревательных матов, укладываемых в тонкий слой (около 5 мм) плиточного клея, нагревательный кабель замоноличивается в стяжку из раствора на основе цемента (пескобетона) толщиной 3-6 см, которая хорошо аккумулирует тепло (увеличивается инерционность системы).

«Пирог» электрического теплого пола с греющим кабелем зависит от особенностей отапливаемого помещения и величины его теплопотерь. Чтобы снизить теплопотери, основание, на которое монтируется теплый пол, необходимо хорошо утеплить. Иначе низкотемпературная отопительная система будет обогревать и хозяйскую комнату, а заодно и потолок соседа (в городской квартире) или, через неутеплённое перекрытие – неотапливаемый подвал или лоджию.

На этапе выбора оптимального «пирога» электрического теплого пола у пользователей возникает масса вопросов.

Практика показывает, что применение в системе теплого пола вспененной теплоизоляции с фольгированным слоем — одна из наиболее частых ошибок. Используя этот материал, пользователи полагают, что слой фольги станет отражать тепловую энергию вверх. На самом деле отражающий эффект фольги не работает в твёрдых телах, т.е. в бетонной стяжке. Эффект отражения теплового потока проявляется только при наличии воздушного зазора между фольгированным слоем и финишной отделкой. Классический пример — утепление сауны, когда на стены на обрешётку монтируется вагонка, а между фольгой и древесиной выдерживается зазор в 2-3 см.

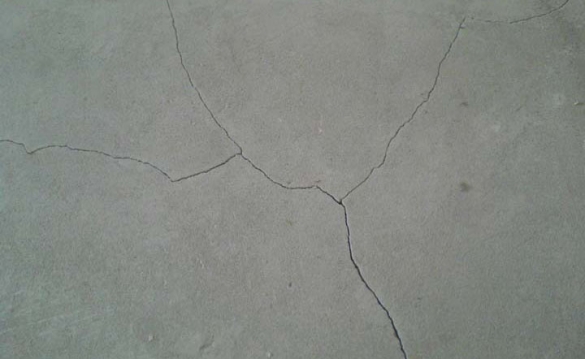

Кроме этого, обычная фольга разрушается (растворяется) в щелочной среде бетонного раствора или клея, а вспененный (мягкий) утеплитель со временем усаживается (уплотняется) под весом стяжки, что приводит к появлению трещин.

В системе теплого пола нужно применять т.н. мультифольгу — специальный материал, в котором слой фольги защищен от негативного воздействия щелочной среды бетона слоем полиэтилена.

Такая подложка под греющий кабель препятствует прямому контакту нагревательного элемента с утеплителем (не позволяет вдавиться кабелю в теплоизоляцию, что вызовет его локальный перегрев) и не отражает, а равномерно распределяет тепло в стяжке. И, тем самым, минимизирует т.н. эффект «зебры» (неравномерный прогрев поверхности теплого пола, когда тёплые участки чередуются с более холодными).

Отсюда, оптимальный «пирог» теплого пола с греющим кабелем следующий:

• На ровное, очищенное от грязи и пыли основание укладывается утеплитель. Оптимально — ЭППС (экструзионный пенополистирол) толщиной от, минимум, 2 до, оптимально, 3-5 см.
• По периметру стен монтируется демпферная кромочная лента, которая компенсирует температурное расширение пескобетонной стяжки с теплым полом.

• На утеплитель укладывается мультифольга (если она применяется) или металлическая сетка, которая также предотвращает контакт кабеля с изоляцией. Размер ячейки: 25х25 мм или 50х50 мм. Диаметр прутка 1.6-3 мм.

• Сверху раскатывается монтажная лента, которая крепится к сетке пластиковыми хомутами. На монтажной ленте, выдержав шаг укладки (в среднем 10-12 см), проще и быстрее крепить греющий кабель, фиксируя его в замках, но можно обойтись и без неё, в этом случае кабель крепится к сетке пластиковыми хомутами.

Чтобы металлическая сетка включилась в работу (армировала стяжку, находясь в толще пескобетона, а не под ним), нужно приподнять её над слоем теплоизоляции, используя подставки или небольшие куски ЭППС. Или, как вариант, уложить на кабель, для большего армирования, второй слой сетки.

• После укладки нагревательного кабеля и датчика температуры, который должен находиться в «теле» стяжки, систему проверяют на отсутствие видимых повреждений кабеля и тестируют работоспособность электрической части. Далее выставляют маяки и заливают стяжку толщиной от 3 до 6 см.

Анна Ружицкая Менеджер по продуктам компании LafargeHolcim

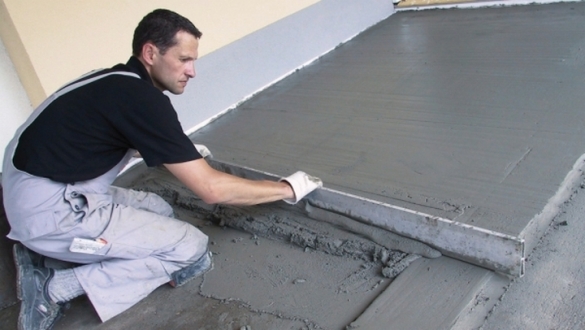

Заливка стяжки осуществляется от стены, противоположной входу в помещение. Следует помнить, что при выравнивании высокоподвижных или литьевых стяжек нельзя использовать игольчатые валики, которые могут повредить кабели.

К этапу заливки стяжки т.н. «мокрого типа» некоторые застройщики относятся недостаточно ответственно, допуская ошибки при выборе готовой пескобетонной смеси М300 или нарушая пропорции при самостоятельном приготовлении раствора. Например, используют много воды для придания смеси большей подвижности и увеличения времени её жизни в процессе укладки, что приводит к снижению прочности стяжки и увеличению вероятности появления трещин.

Ещё один частый вопрос пользователей портала: что лучше — использовать готовый пескобетон или самостоятельно приготовить смесь из качественного цемента в мешках.

Анна Ружицкая Менеджер по продуктам компании LafargeHolcim

В плане удобства, надежности и стабильности результата лучше использовать уже готовые сухие смеси (пескобетон). Для данных смесей регламентируется максимальный размер зерна песка, т.е. в производстве используется сеянный песок, четко выдержаны пропорции цемент-песок и проверены параметры по трещиностойкости затвердевшего раствора.

Отметим, что смеси от проверенных производителей проходят тщательный контроль качества на всех этапах производства и соответствуют всем требованиям ГОСТа. Точно отмеренная по весу смесь поставляется на объект в надежной упаковке — мешках 40 кг.

Для устройства стяжки по теплому полу лучше использовать «мокрую» стяжку.

Поэтому полусухую стяжку сложно качественно распределить и уплотнить с учетом уложенной системы теплого пола — монтажная лента и термокабель. При снижении плотности цементного камня, из-за образования воздушных полостей, понижается эффективность прогрева, т.к. уменьшается теплопроводность стяжки.

При самостоятельном приготовлении пескобетона для стяжки особое внимание следует уделить качеству ингредиентов. Песок должен быть крупным, просеянным, без глины и прочих вредных примесей (ракушки, остатки растений, загрязнения продуктами нефтепереработки и т.д.). Подбирая пропорции смеси, следует помнить, что песок может быть разной влажности, что влияет на необходимое количество воды затворения.

При работе с готовыми сухими смесями обращайте внимание на наличие информации с рекомендациями по базовым рецептурам и точными пропорциями приготовления основных типов растворов. Это упрощает работу строителям.

Повысить качественные характеристики пескобетона и стяжки можно, используя пластификаторы и фиброволокно.

При использовании пластификатора, который добавляется из расчета к массе цемента, а не веса готового раствора, уменьшается необходимое количество воды затворения, т.к. добавка обладает водоредуцирующими свойствами. Также повышается удобоукладываемость и пластичность пескобетона. Состав хорошо тянется по маякам, уплотняется и заглаживается.

Анна Ружицкая Менеджер по продуктам компании LafargeHolcim

Армировать стяжку металлической сеткой целесообразно, если её толщина более 5 см. При устройстве цементных стяжек толщиной менее 5 см рекомендуется, для армирования стяжки, добавлять в раствор полипропиленовую фибру или использовать полипропиленовую сетку для армирования.

Фибросодержащие растворы для устройства стяжки желательно использовать совместно с химическими добавками-пластификаторами. Для получения качественного раствора, содержащего фибру, необходимо выполнить следующие действия (при использовании сухой строительной смеси «пескобетон»):

1. Засыпать сухую смесь в бетономешалку или рабочую емкость, если работа ведется миксером.
2. Ввести небольшое количество воды (1/3 от рекомендованного) и тщательно перемешать.
3. Слегка смочить фибру и аккуратно ввести ее в смесь. Тщательно перемешать до равномерного распределения фибры по раствору. При перемешивании не должно образовываться «ёжиков» из волокон фибры.
4. Отмерить рекомендованное производителем количество химической добавки-пластификатора и смешать ее со второй третью воды затворения. Ввести в раствор при постоянном перемешивании.
5. После 1.5-2 минут перемешивания ввести дополнительное количество воды для достижения требуемой подвижности. Перемешать еще 30 секунд.

Использование фиброволокна уменьшает трудозатраты, связанные с армированием стяжки металлической сеткой, повышается качество стяжки, и уменьшается вероятность трещинообразования.

Также необходим правильный уход за свежеуложенной стяжкой. Для удержания влаги и предотвращения её быстрого испарения с поверхности свежеуложенную стяжку необходимо укрыть полиэтиленовой пленкой или исключить сквозняки, а также обеспечить периодическое увлажнение (2-3 раза в сутки в течение первой недели после устройства стяжки). Это обеспечивает равномерность набора прочности стяжки без возникновения внутренних напряжений, приводящих к образованию трещин. Перед укладкой финишного покрытия поверхность стяжки нужно обеспылить и очистить от загрязнений.
